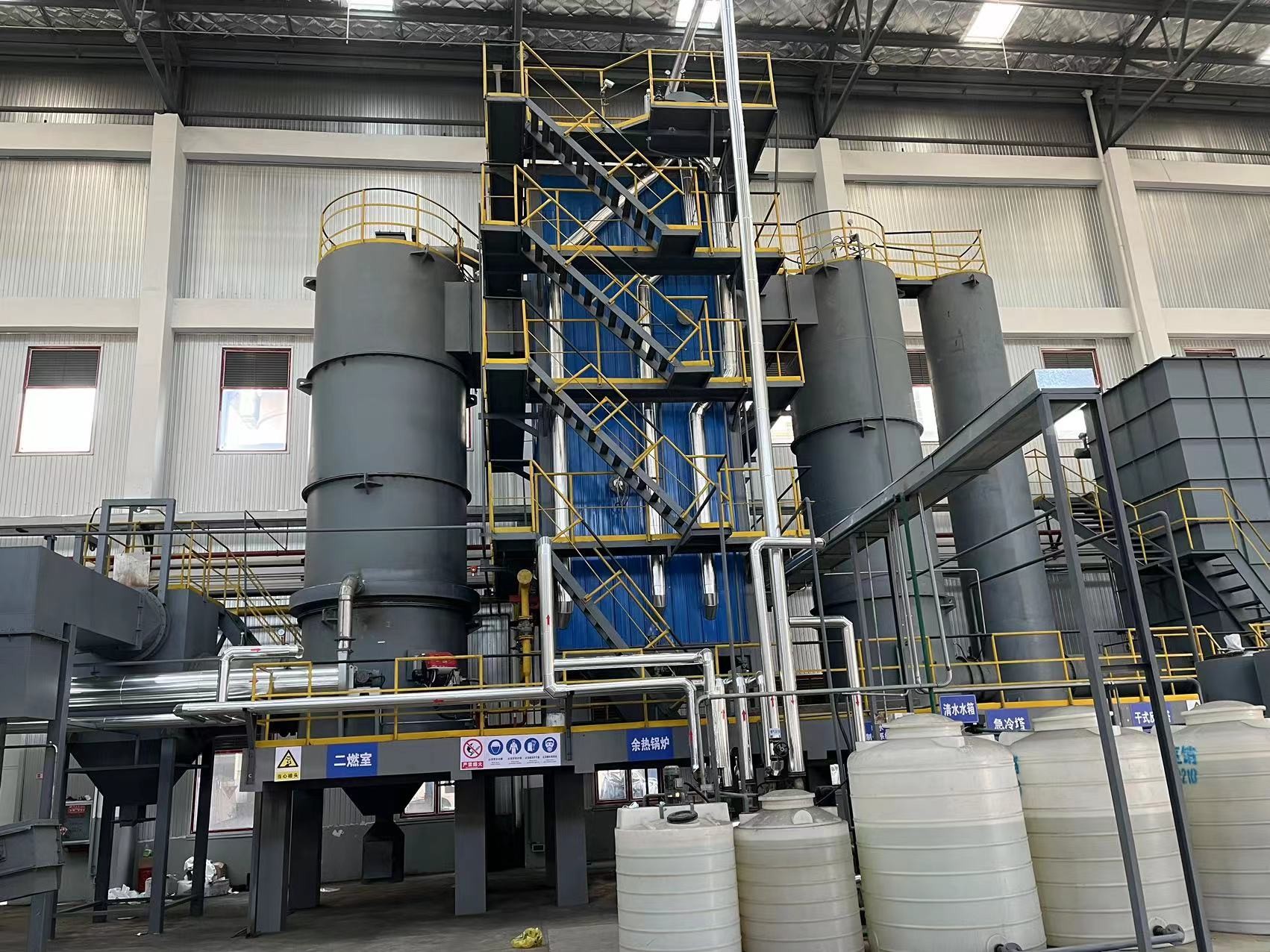

Kesselwarmterugwinningssysteem

afvalwarmteboiler

De warmtekotel bestaat uit een stoomtrommel en een grote holte in de membraanwand. De hoge temperatuur rookgassen komen van bovenaf in de holte in de membraanwand van de ketel.Het rookgas wordt gekoeld van ongeveer 1100 graden bij de inlaat tot ongeveer 550 graden bij de uitlaat. Een verticale holte van de membraanwand wordt gebruikt. De hoge temperatuur van de rookgasstroom wordt verminderd, waardoor meer stof zich aan de bodem van de grote holte van de membraanwand kan afzetten,die gunstig is voor de natuurlijke afzetting van mineraalstof en slijtage van de ovenbuis voorkomtHet water van de ketel komt in de stoomtrommel terecht en wordt via de downcomer verspreid over de onderkant van de grote holte van de membraanwand.Het wordt verwarmd door het rookgas tot een stoom-watermengsel en komt in de bovenste kopNadat de stoom door de riserpijp in de damptrommel is binnengekomen, worden stoom en water gescheiden en vervolgens afgevoerd.
